[2] Vuforia를 통한 2D 인식하기 -1

etc-image-0

VR부터 시작해야하는 절대강좌를 잠시 덮고, 손잡으로 옮겼다.







etc-image-1

절대강좌 책 내용을 배경으로 각 뷰의 용도는 알았다. 내가 이제 할 것은 Android 플랫폼 설정등 환경을 구비해주기.





#1  Android 플랫폼으로 변환시키기

etc-image-2etc-image-3etc-image-4
etc-image-5

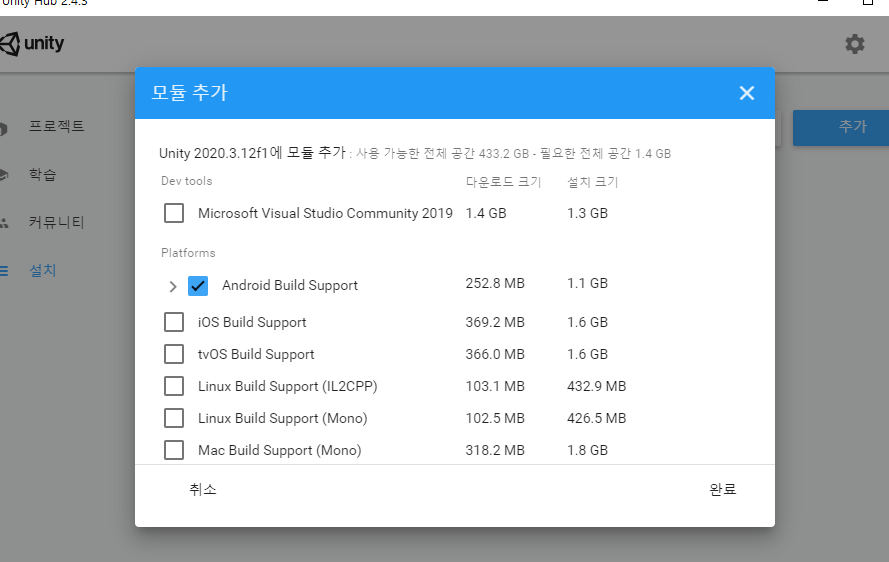

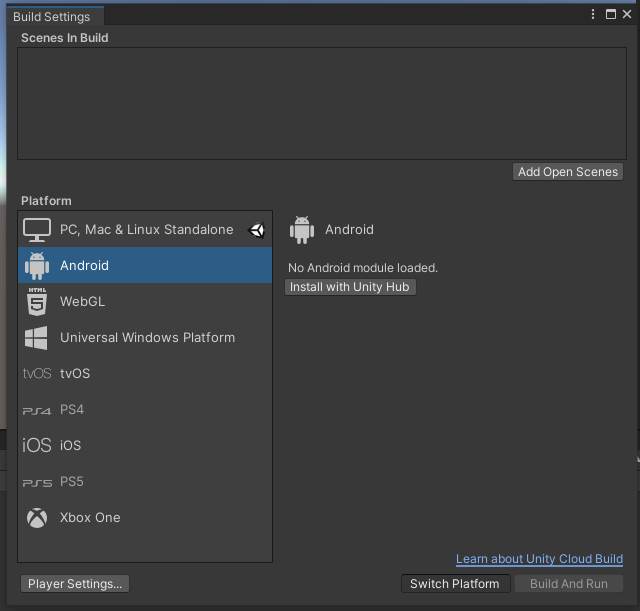

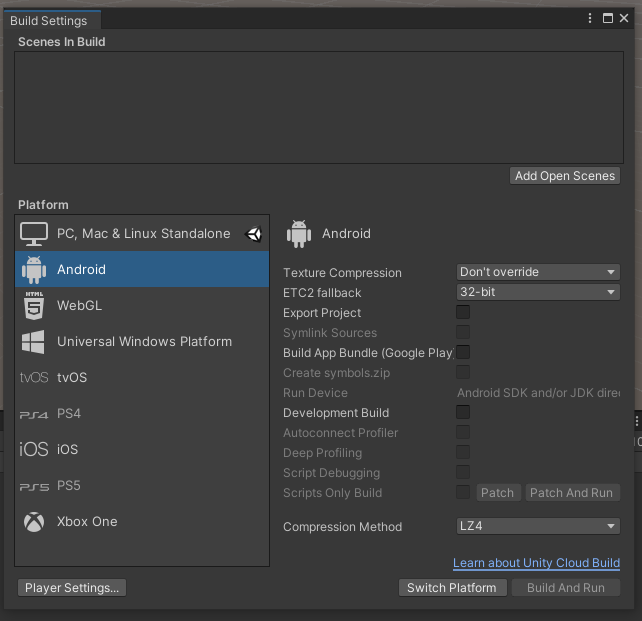

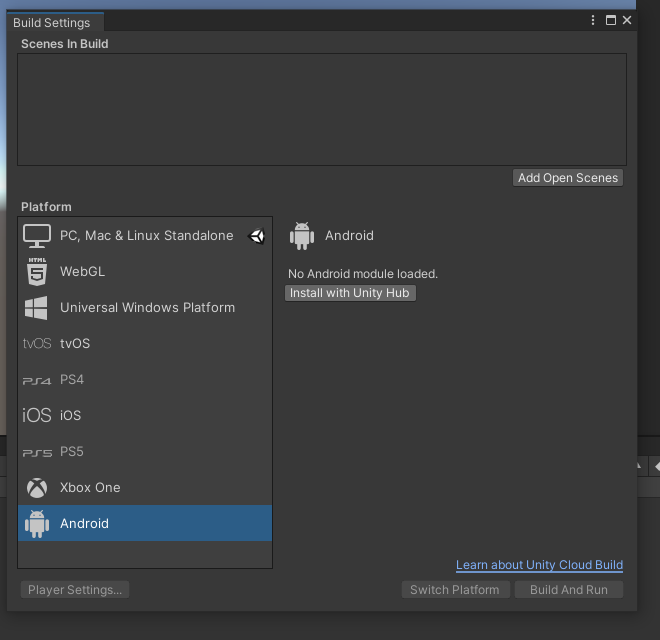

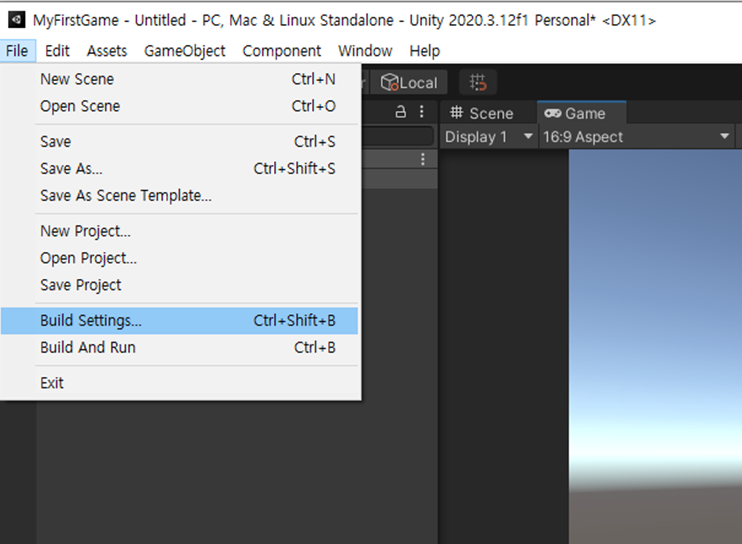

사진처럼 [File > Build Settings > Android > install]  쭉쭉 모듈설치했다. 하는김에 한국어 팩도 깔았다.

잘 깔렸으면 스위치플랫폼 버튼으로 완료.

이것을 초반에 해주어야 좋다. 나중에 용량이 어지간히 늘어난 상태에서 바꾸려면 변환 시간이 꽤 걸릴 것이기 때문에.





#2  Vuforia에서 라이센스 설정하기

etc-image-6etc-image-7

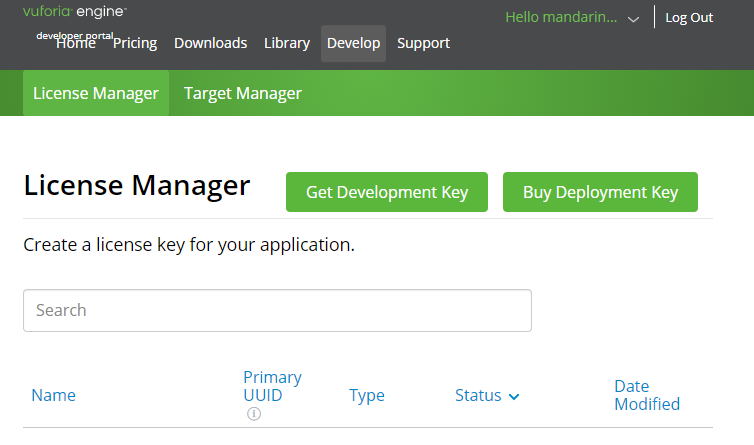

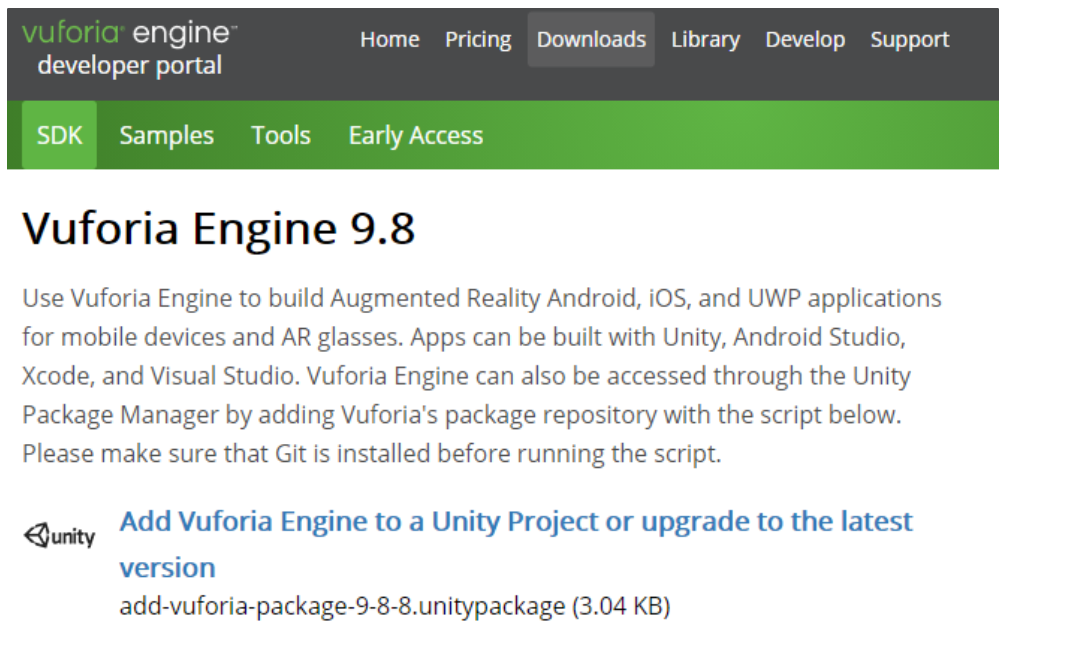

[vuforia SDK] > [Add Vuforia Engine 패널] 클릭 > [License Manaeger]이동 > [Get Development Key 패널] 클릭





etc-image-8etc-image-9

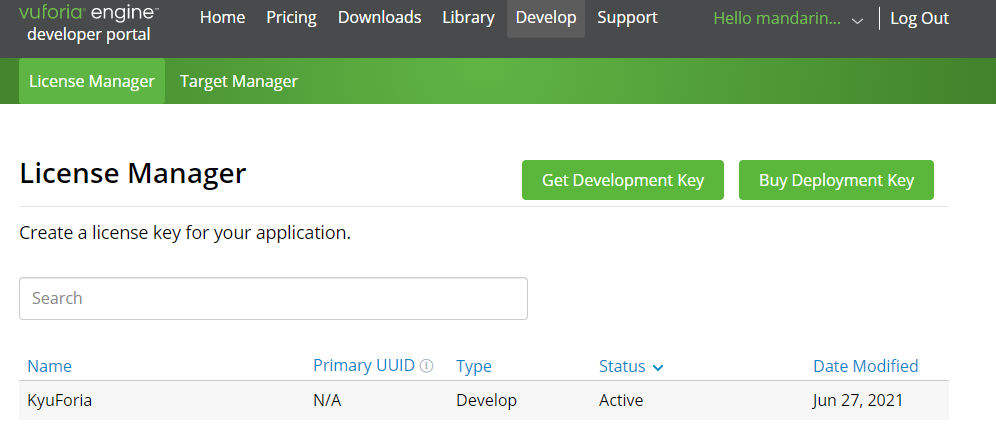

원하는 명 작성-확인 > 생성된 것을 확인

그리고 License Manager 옆 Target Manager는 곧 사용하게 될 예정(이게 핵심 기능. 별표)





#3. Unity창에서 player setting건들여주기   는 건너뛰기.

etc-image-10

아까 플랫폼 설정했던 곳. 하단의 player Settings를 들어가서 vuforia를 설정해주라는 교재의 내용이 있었다

그러다 해당 과정은 Unity의 버전차이때문인지 내게선 동작할 수 없는 작업이었고 찬찬히 기능을 둘러보아 2020버전에선 굳이 하지 않아도 되는 거란 판단을 내렸다.







#4. AR camera 설정

etc-image-11etc-image-12etc-image-13

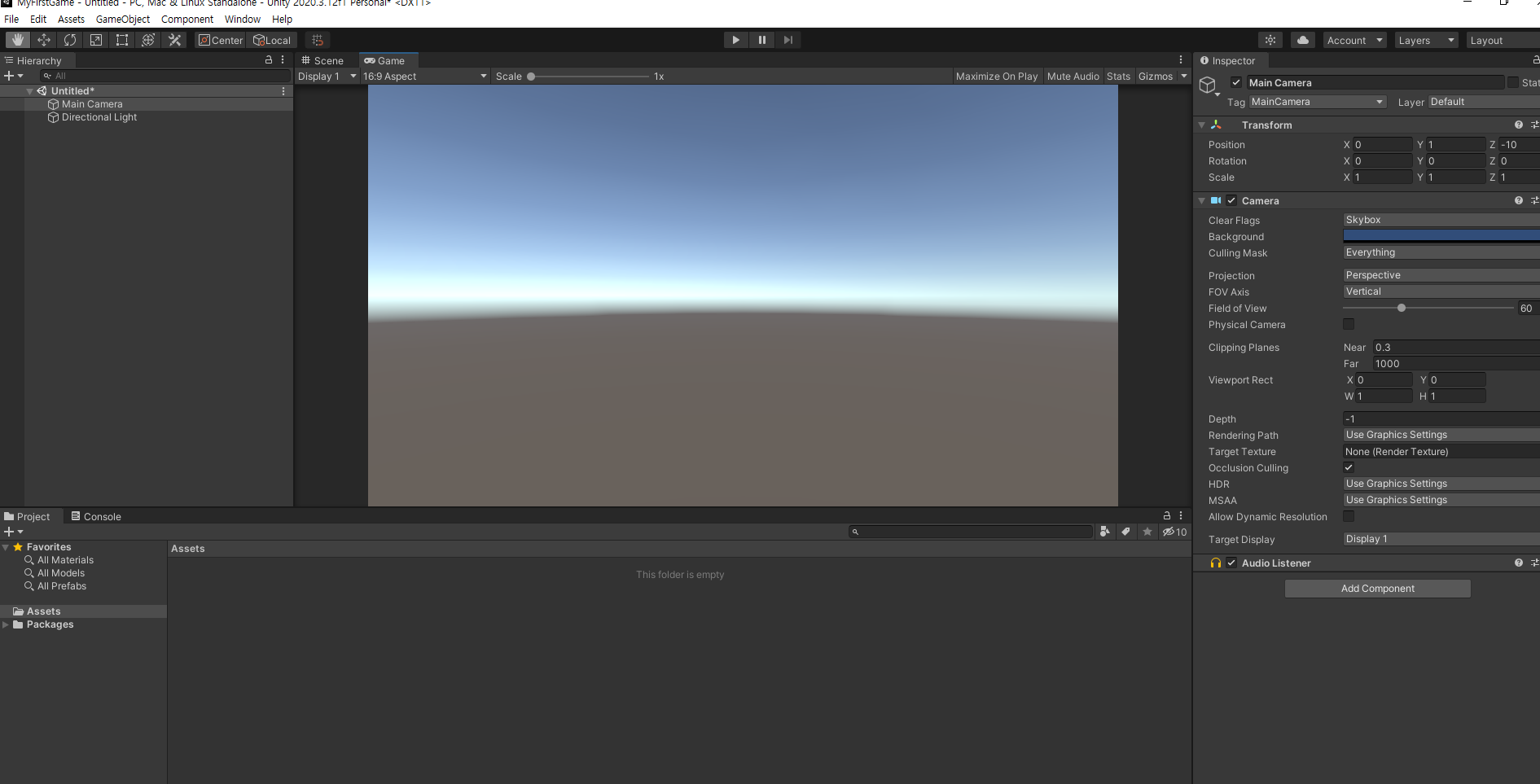

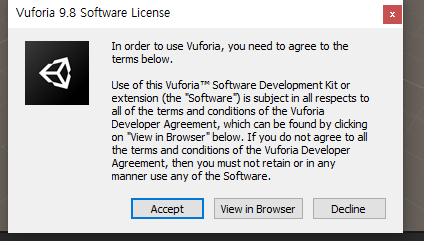

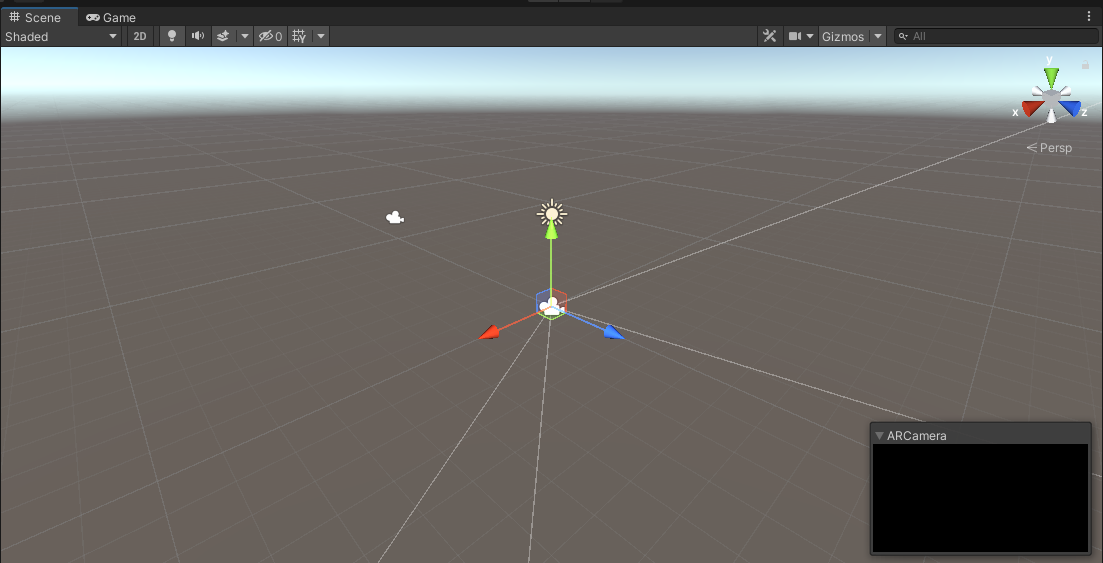

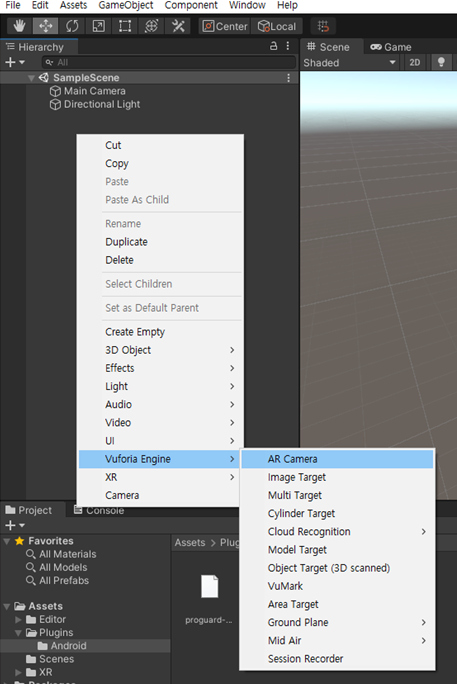

[계층뷰] > [마우스 우클릭, AR camera] > [팝업 accept] > Camera 확인







#5. 라이센스 등록

etc-image-14etc-image-15

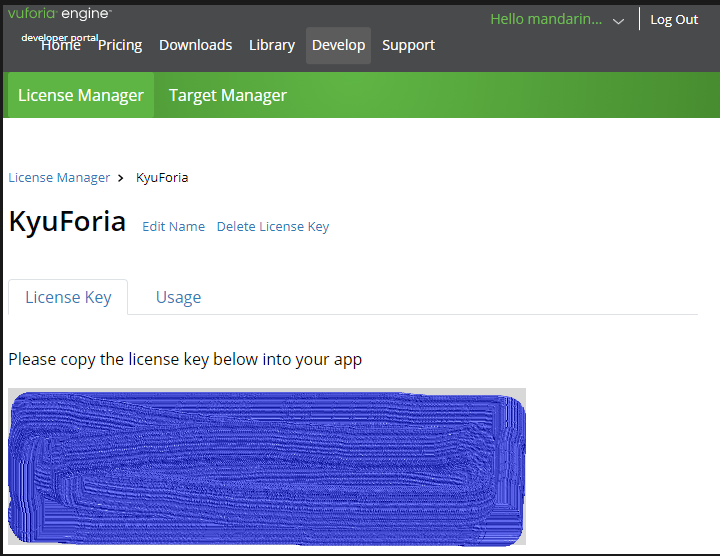

Vuforia페이지에서 나의 라이센스 키를 복사하자.

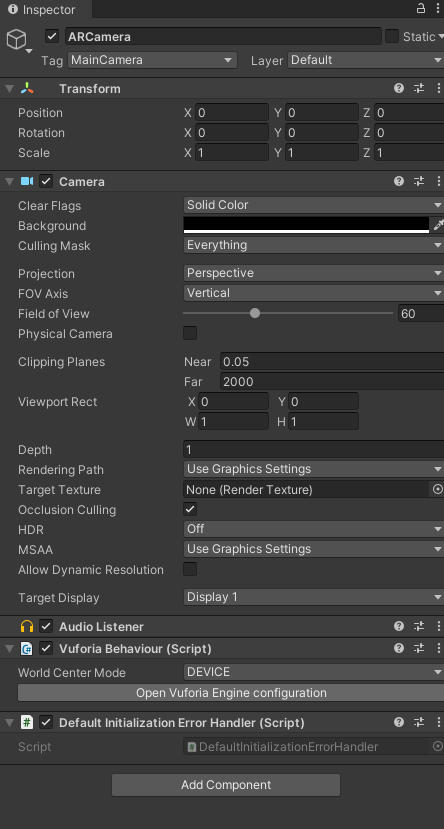

그러고 Unity화면에서 ARCamera뷰가 선택된 채로 우측에 보면 inspector이 있었을 텐데, Open Vuforia Engine Configuration에 들어가면 라이센스 키를 붙여넣는 란이 있고 대충 그런 감으로 완료하면 된다.





#6. Vuforia의 Target manager, 2D 데이터베이스 추가



etc-image-16etc-image-17

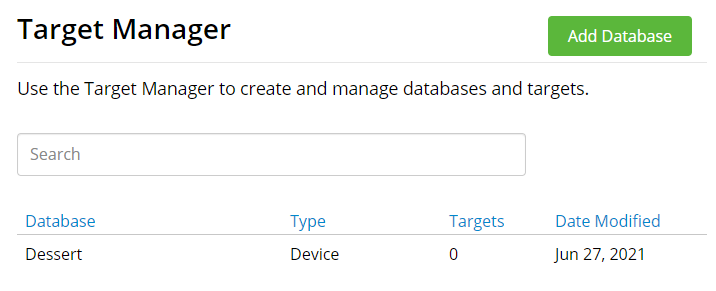

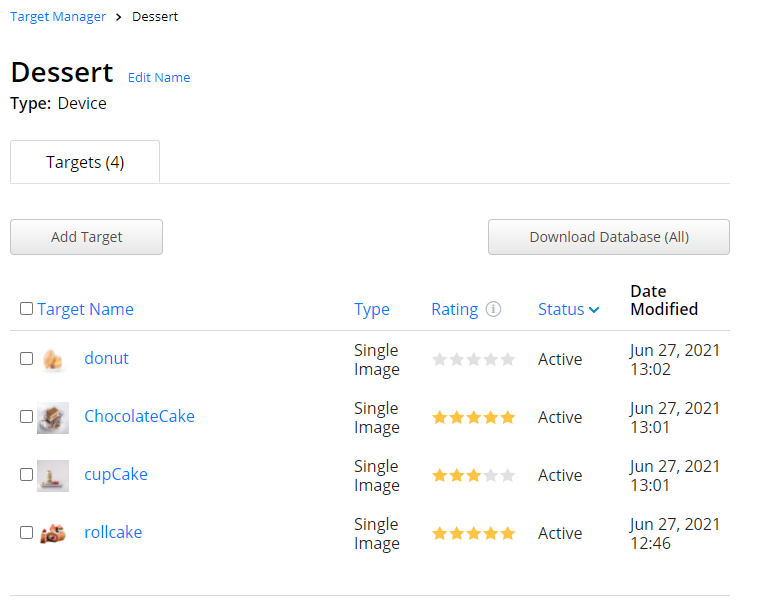

Target manager창으로 넘어가면 Database를 설정할 수 있다. 난 오전부터 당이 딸려 Dessert 데이터베이스를 만들었다.

만들어진 Database를 클릭하면 각 세부항목을 2D, 3D, 원통 등등 형태로 업로드 할 수 있다. 단, 업로드 가능한 파일이 제한되어있다. 내가 목표로 한 2D에 대한 제한사항은 다음과 같다

1. [24bit RGB] 혹은 [8bit 그레이]만 허용
2. [2mb] 미만이어야 함
3. [jpg], [png] 확장자만 가능
          * width 항목은 크기 비례도인데, 1로 설정하는 게 기본

나는 위 사항에 맞추어 pixabay 등의 무료벡터 이미지를 변환시켜 데꼬와따

24bit RGB를 하려니 배경을 흰색으로 불러와버렸는데, 내일의 나는 8비트로 하든지 투명도를 적용시키길 바란다





etc-image-18

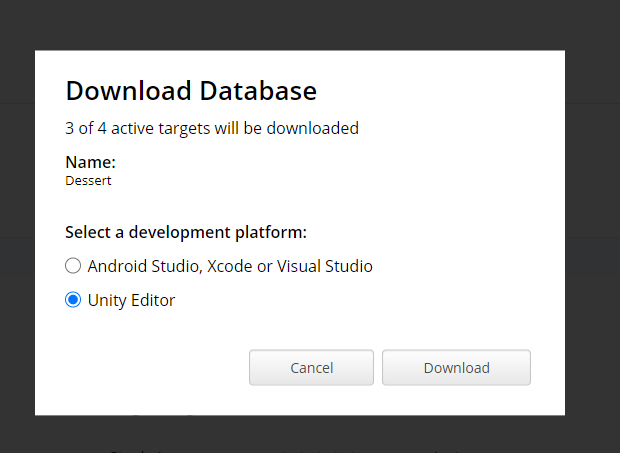

만든 데이터베이스는 다운로드를 하는데 이때 Unity Editor로 체크하고, 다운받고, 클릭하고, 만들어진 pakage를 import시켜주기.





#7. 이미지 타깃 가져오기

etc-image-19etc-image-20

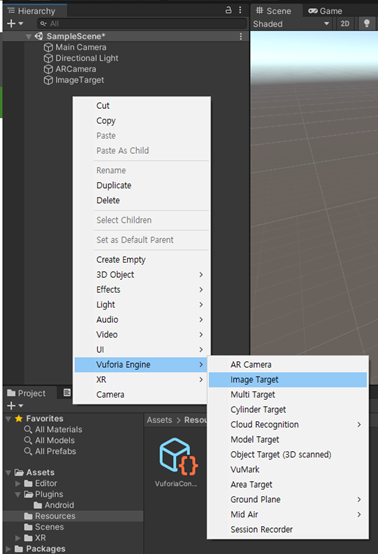

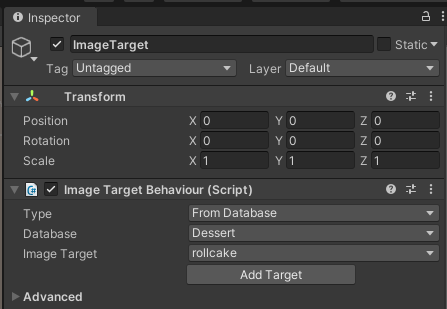

[계층뷰] > [마우스 우클릭, import taget] > [Type, Database, Image Target] 알맞게 선택

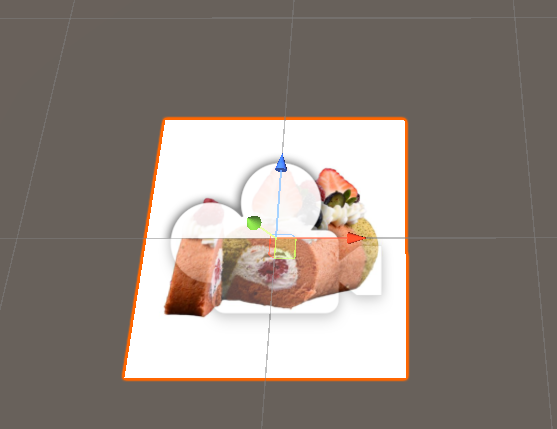

etc-image-21

쯔안!

이제 웹캠에 비추어보면 이런 2D 영상을 보이게 할 수 있다

되는지는 내일의 내가 하겠지
